Область применения

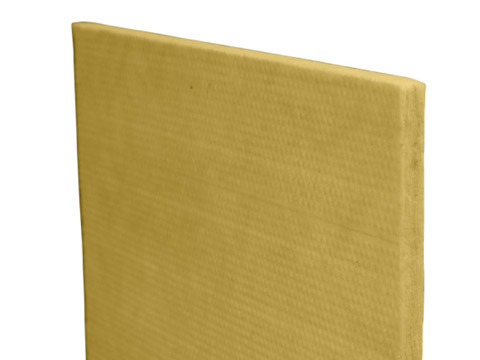

Стекловолокнистые плиты для изоляции ударного шума «АкуФлор-S20» применяются при устройстве звукоизолирующих полов плавающего типа в качестве рабочего упругого слоя под выравнивающей бетонной или цементно-песчаной стяжкой.

Физико-технические характеристики

Рабочий размер панелей: 1200 х 600 мм
Толщина плиты: 20 мм
Плотность: 90 ± 10% кг/м3
Относительное сжатие под нагрузкой:

• — 3 % при нагрузке 2 000 Н
• 6 % при нагрузке 5 000 Н

Индекс снижения уровня ударного шума конструкцией пола

• при толщине 20 мм – ΔL _n,w = 36 дБ
• при толщине 40 мм – ΔL _n,w = 41 дБ

Индекс дополнительной изоляции воздушного шума ΔRw = 10 дБ^*

^*— по данным натурных испытаний с учетом наличия косвенных путей передачи шума.

Инструкция по монтажу

• Перед раскладкой плит материала АкуФлор-S20 требуется тщательным образом очистить основание пола от строительного мусора.
• Звукоизоляционные плиты АкуФлор-S20 укладываются на перекрытие стык в стык, без зазора, в соответствии с заданными размерами с таким расчетом, чтобы полностью покрыть площадь пола. При укладке в два слоя плиты укладываются с перехлестом стыков верхнего и нижнего слоев в перпендикулярных направлениях.
• Во избежание жесткого контакта между стяжкой и стенами, а также прочими элементами конструкции здания, необходимо на все стены по периметру помещения или на колонны завести кромочную прокладку на высоту 30-40 мм выше уровня устраиваемого пола. Кромочная прокладка может быть выполнена из материалов АкуФлор-S20 в один слой или из материала Вибростек-М в два слоя. Кромочную прокладку к вертикальным поверхностям фиксируют с помощью герметика Вибросил/Акуфлекс-ВС.
• Поверх слоя из звукоизоляционных плит АкуФлор-S20 укладывается разделяющий слой из армированной полиэтиленовой пленки толщиной 200 мкм с заведением краев на все стены и колонны. Это необходимо для того, чтобы при устройстве стяжки раствор не попадал на минераловатные плиты и кромочную прокладку.
• После укладки разделяющего слоя полиэтилена выполняют цементно-песчаную стяжку из пескобетона марки М-300 или товарного бетона толщиной 60 мм.
• При устройстве стяжки необходимо армировать ее металлической сеткой с размером ячейки
  50 х 50 мм и диаметром прутка 4 мм. Сетка должна быть расположена в слое стяжки не ниже 20 мм от ее нижнего уровня и не выше средней линии стяжки. Сетка укладывается с перехлестом стыков 100 мм, которые связываются вязальной проволокой через каждые 200 мм.
• Поверхность раствора выравнивается с помощью рейки. При большой площади поверхности пола выравнивающая стяжка выполняется участками площадью до 30м² с обязательным устройством деформационных швов с использованием материала Вибростек.
• После устройства пола полиэтиленовую пленку, а также избыток кромочной прокладки обрезают по уровню готового пола. Стыки между стяжкой и стенами (колоннами) заполняются герметиком Вибросил/Акуфлекс-ВС.
